1. ¿Qué es un circuito de resistencias?
Un circuito de resistencias está formado por componentes eléctricos llamados resistencias, que tienen la función de limitar, dividir o controlar la cantidad de corriente que fluye a través del circuito.
Los circuitos pueden organizarse de diferentes maneras, principalmente en:
- Circuitos en serie: Las resistencias están conectadas una tras otra.
- Circuitos en paralelo: Las resistencias están conectadas en ramas separadas.
2. Circuito en Serie
En un circuito en serie, todas las resistencias están conectadas una tras otra, formando un único camino para la corriente eléctrica. Si una resistencia falla, el circuito completo se interrumpe.
- La corriente es la misma a través de todas las resistencias.
- El voltaje total se distribuye entre las resistencias.
Fórmula para calcular la resistencia equivalente:
Req = R1 + R2 + R3 + ...
Ejemplo práctico:
Supongamos que tienes tres resistencias de 4Ω, 6Ω y 10Ω conectadas en serie. La resistencia total se calcula así:
Req = 4 + 6 + 10 = 20Ω

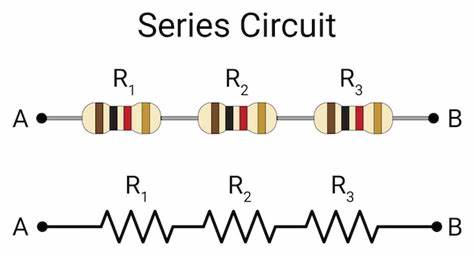

Figura 1: Ejemplo de un circuito en serie.
3. Circuito en Paralelo
En un circuito en paralelo, las resistencias están conectadas en varias ramas independientes. Esto permite que la corriente tenga múltiples caminos para fluir.
- El voltaje es el mismo a través de todas las resistencias.
- La corriente se divide entre las ramas según la resistencia de cada una.
Fórmula para calcular la resistencia equivalente:
1/Req = 1/R1 + 1/R2 + 1/R3 + ...
Ejemplo práctico:
Si tienes tres resistencias de 6Ω, 12Ω y 18Ω conectadas en paralelo, la resistencia equivalente es:
1/Req = 1/6 + 1/12 + 1/18
Calculando:
1/Req = 0.167 + 0.083 + 0.056 ≈ 0.306
Req = 1 / 0.306 ≈ 3.27Ω

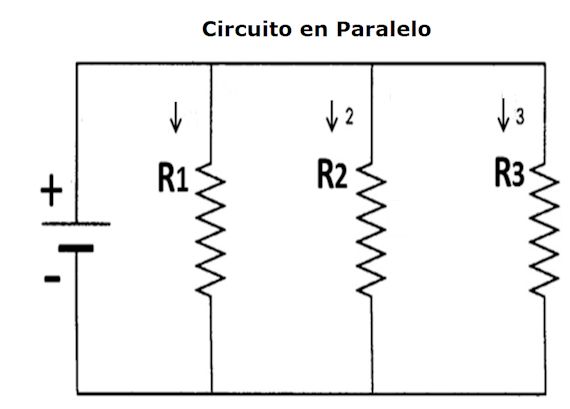

Figura 2: Ejemplo de un circuito en paralelo.
4. Circuitos Mixtos
Un circuito mixto es una combinación de circuitos en serie y en paralelo. Es decir, algunas resistencias están conectadas en serie y otras en paralelo dentro del mismo circuito. Este tipo de circuitos es común en aplicaciones prácticas, donde se busca un comportamiento específico en diferentes partes del circuito.
- Se combinan los comportamientos de los circuitos en serie y en paralelo.
- La resistencia equivalente se calcula teniendo en cuenta ambos tipos de conexión.
Ejemplo práctico:
Supón que tienes un circuito mixto con dos resistencias en serie (4Ω y 6Ω) y una resistencia de 12Ω en paralelo con la combinación de las dos primeras. La resistencia total se calcula de la siguiente manera:
Primero, calcula la resistencia equivalente de las resistencias en serie: Req1 = 4Ω + 6Ω = 10Ω.
Luego, calcula la resistencia equivalente del circuito en paralelo: 1/Req2 = 1/10Ω + 1/12Ω.
Calculando:
1/Req2 = 0.1 + 0.0833 = 0.1833
Req2 = 1 / 0.1833 ≈ 5.46Ω

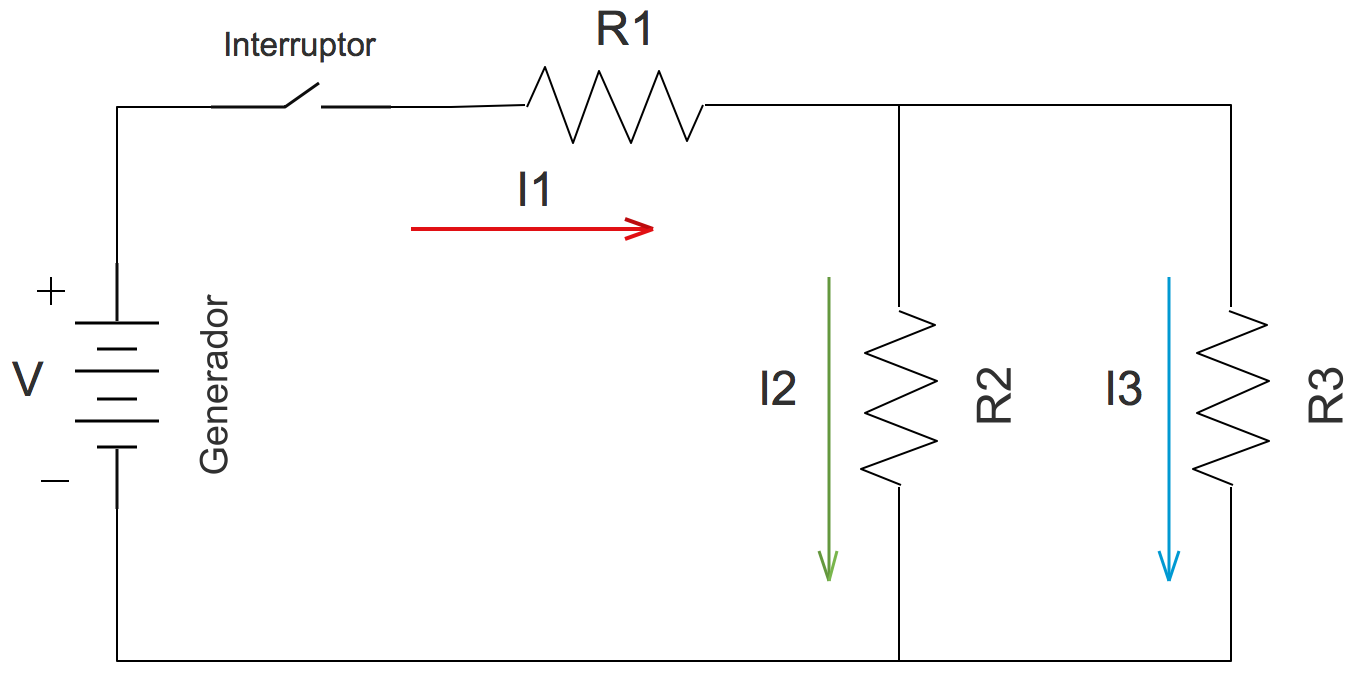

Figura 3: Ejemplo de un circuito mixto.
5. Cómo identificar circuitos
Para reconocer qué tipo de circuito tienes:
- Circuito en serie: Un solo camino para la corriente eléctrica, con las resistencias conectadas una tras otra.
- Circuito en paralelo: Múltiples caminos para la corriente eléctrica, con las resistencias conectadas en ramas separadas.
- Circuito mixto: Combinación de resistencias en serie y en paralelo dentro del mismo circuito.
